| 產品 |
CMA-15
|
CMA-20
|
CMA-20A
|
CMA-25
|
CMA-31
|
CMA-36
|
CMA-40
|
CMA-45
|
CMA-50
|
CMA-58
|
CMA-66
|
| 外徑 | 156.5 | 203.2（8"） | 203.2 | 254(10") | 310 | 360 | 406.4（16"） | 457.2 | 508 | 584.2 | 660.4 |
| 寬度 | 84 | 75 | 110 | 136 | 167 | 193 | 218 | 246 | 274 | 315 | 349 |
| 側輪數 | 8 | 12 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| 軸承類型 | 滾動軸承 | 重載滾動軸承 | 滾動軸承 | 重載滾動軸承 | 滾動軸承 | ||||||
| 小輪材質 | 聚氨酯 | ||||||||||
| 輪轂材質 | 鋁合金 | 鋼 | 碳鋼 | 鋼 | 碳鋼 | ||||||
| 輪轂表面處理 | 無表面處理 | 雙層高溫烤漆 | |||||||||
| 連接形式 | 法蘭 | ||||||||||
| 法蘭盤厚 | 12 | 13 | 13 | 10 | 12 | 14 | 16 | 17 | 19 | 21 | 21 |
| 法蘭面直徑 | 52 | 53.5 | 80 | 100 | 126 | 146 | 160 | 189 | 228.4 | 240 | 254 |
| 法蘭腔內徑 | 73.3 | 124 | 120 | 124 | 149 | 175 | 194.7 | 221 | 246.7 | 284 | 332 |
| 典型中心孔 | 20 | 20 | 45 | 50 | 60 | 70 | 70 | 110 | 130 | 150 | 170 |
| 自重 | 2.1 | 3.2 | 6 | 15 | 21 | 31 | 65 | 62 | 98.9 | 150 | 190 |
| 負載能力 | 100 | 80 | 240 | 400 | 650 | 1100 | 1600 | 1900 | 2300 | 3100 | 4500 |

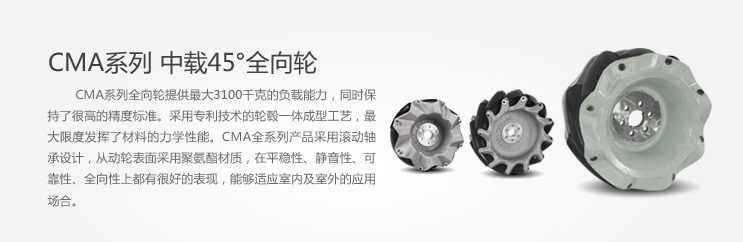

- 輪轂一體成型，高強度、高剛性
- 采用專利技術的輪轂一體成型工藝，最大限度發揮了材料的力學性能。整輪輪轂為一個整體，強度高、剛性好，可靠耐用。
- 滾動軸承設計
- CMA系列產品采用滾動軸承結構，相比滑動軸承和無軸承結構，具有滾動阻力小、精密度高、可靠性高、方便維修等優點，能夠支持用戶的長期不間斷使用。
- 負載能力覆蓋0~4500kg
- 系列產品最大承載能力可達4500kg。
- 工業級品質
- 按照工業產品標準設計并制造。
