- 產品簡介

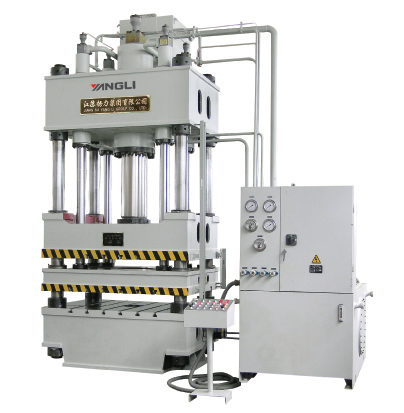

- 四柱式雙動薄板拉伸液壓機
■ 本系列液壓機為雙動薄板拉伸液壓機，特別適用金屬薄板零件的拉伸成形、翻邊、彎曲和沖壓工藝，也可用于一般壓制工藝

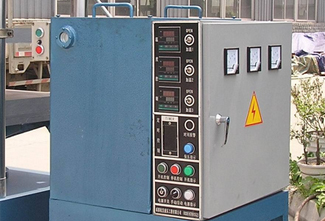

■ 本系列液壓機液壓系統采用二通插裝閥，電氣系統采用PLC控制，操作方便可靠
■ 本系列液壓機具有空程速度快、效率高、能耗小、壓邊力和拉伸力均可調等特點，是薄板成形的理想設備。
- 規格參數
|
|
YL28-100/150 |
YL28-160/250 |
YL28-200/315 |
YF28-400/650 |
YL28-500/820 |
YL28-630/1030 |
||
|
公稱力 |
kN |
1500 |
2500 |
3150 |
6300 |
8200 |
10300 |
|
|
拉伸滑塊拉伸力 |
kN |
1000 |
1600 |
2000 |
4000 |
5000 |
6300 |
|
|
壓邊滑塊壓邊力 |
kN |
125×4=500 |
225×4=900 |
288×4=1152 |
630×4=2520 |
800×4=3200 |
1000×4=4000 |
|
|
頂出缸頂出力 |
kN |
190 |
280 |
400 |
630 |
1000 |
1250 |
|
|
拉伸滑塊回程力 |
kN |
165 |
210 |
240 |
500 |
900 |
850 |
|
|
壓邊滑塊回程力 |
kN |
29×4=116 |
41×4=164 |
66×4=264 |
134×4=536 |
150×4=600 |
240×4=960 |
|
|
液體最大工作壓力 |
Mpa |
25 |
25 |
25 |
25 |
25 |
25 |
|
|
壓邊滑塊中心孔尺寸 |
mm |
φ350 |
φ450 |
φ550 |
800×800 |
1400×800 |
1600×1000 |
|
|
拉伸滑塊最大開啟高度 |
mm |
900 |
1100 |
1250 |
1500 |
1600 |
1800 |
|
|
壓邊滑塊最大開啟高度 |
mm |
650 |
800 |
900 |
1050 |
1100 |
1250 |
|
|
拉伸滑塊最大行程 |
mm |
500 |
560 |
710 |
800 |
800 |
900 |
|
|
壓邊滑塊最大行程 |
mm |
500 |
560 |
710 |
800 |
800 |
900 |
|
|
頂出缸行程 |
mm |
200 |
200 |
250 |
350 |
350 |
400 |
|
|
拉伸滑塊有效尺寸 |
左右 |
mm |
800 |
1120 |
1200 |
1600 |
2200 |
2500 |
|
前后 |
mm |
800 |
1000 |
1200 |
1600 |
1600 |
1800 |
|
|
壓邊滑塊有效尺寸 |
左右 |
mm |
800 |
1120 |
1200 |
1600 |
2200 |
2500 |
|
前后 |
mm |
800 |
1000 |
1200 |
1600 |
1600 |
1800 |
|
|
拉伸滑塊速度 |
空程下行 |
mm/s |
80 |
100 |
120 |
120 |
130 |
150 |
|
工作 |
mm/s |
8-20 |
8-20 |
8-20 |
5-12 |
7-15 |
7-15 |
|
|
回程 |
mm/s |
120 |
140 |
150 |
85 |
80 |
105 |
|
|
壓邊滑塊速度 |
空程下行 |
mm/s |
70 |
80 |
90 |
100 |
110 |
130 |
|
工作 |
mm/s |
16-40 |
15-35 |
15-35 |
8-20 |
9-23 |
9-23 |
|
|
回程 |
mm/s |
170 |
170 |
135 |
90 |
120 |
95 |
|
|
工作臺有效尺寸 |
左右 |
mm |
800 |
1120 |
1200 |
1600 |
2200 |
2500 |
|
前后 |
mm |
800 |
1000 |
1200 |
1600 |
1600 |
1800 |
|
|
機器外形尺寸 |
左右 |
mm |
2700 |
3200 |
3600 |
4100 |
4800 |
5300 |
|
前后 |
mm |
1400 |
1500 |
1700 |
1800 |
2000 |
2200 |
|
|
地面上高度 |
mm |
3300 |
3900 |
4300 |
4800 |
5200 |
5700 |
|
|
電機功率 |
kW |
5.5+5.5+3=14 |
7.5+7.5+3=18 |
15+7.5+4=26.5 |
15+15+4=34 |
22+22+7.5=51.5 |
30+30+7.5=67.5 |
|
|
機器總重量 |
kg |
7200 |
12500 |
17500 |
38000 |
62000 |
85000 |
|
