- YL34k系列液壓機
- 產品簡介

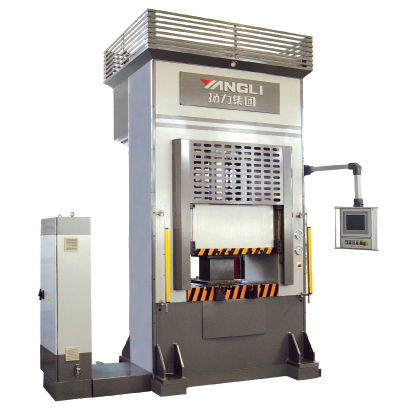

- 電液伺服數控精密高速液壓機
■ 該機主機結構類同YL34型框架式單動薄板拉伸（沖壓）液壓機，具有更高的機床剛性和精度。 選用進口液壓伺服器閥和比例壓力閥控制，機床運行速度極高，平衡無沖擊，滑塊和液壓墊行程定位精度高。
■ 該機配備了西門子面板PC.12寸屏，由光柵尺檢測發訊，結合工控機控制。
■ 專用液壓機監控軟件具有曲線圖表和數字顯示，工作循環時間、壓力設定、滑塊位置設定、泄壓時間設定、行程速度設定、行程設定、完整I/O信息、單段或多段數據設定，操作錯誤報警等功能。
- 規格參數
|
|
YL34K-100 |
YL34K-160 |
YL34K-200 |
YL34K-250 |
YL34K-315 |
YL34K-400 |
YL34K-500 |
YL34K-630 |
||
|
公稱力 |
kN |
630+200 ×2 |
1000+300 ×2 |
1000+500 ×2 |
1250+630 ×2 |
1600+800 ×2 |
2000+1000 ×2 |
2500+1250 ×2 |
3150+1600 ×2 |
|
|
回程力 |
kN |
37×2 |
45×2 |
60×2 |
69×2 |
76×2 |
165×2 |
277×2 |
408×2 |
|
|
滑塊行程 |
mm |
600 |
600 |
700 |
700 |
800 |
800 |
1000 |
1200 |
|
|
最大開口高度 |
mm |
750 |
750 |
1000 |
1000 |
1200 |
1200 |
1400 |
1600 |
|
|
液壓墊公稱力 |
kN |
400 |
630 |
800 |
800 |
1250 |
1250 |
1000*2 |
1000*2 |
|
|
液壓墊回程力 |
kN |
147 |
194 |
280 |
280 |
360 |
360 |
320*2 |
320*2 |
|
|
液壓墊行程 |
mm |
200 |
200 |
250 |
250 |
300 |
300 |
350 |
400 |
|
|
滑塊 速度 |
空程下行 |
mm/s |
400 |
400 |
300 |
450 |
500 |
400 |
500 |
500 |
|
工作 |
mm/s |
29 |
23 |
18 |
24 |
24 |
25 |
25 |
25 |
|
|
回程 |
mm/s |
400 |
400 |
300 |
430 |
500 |
300 |
225 |
190 |
|
|
液壓墊速度 |
上升 |
mm/s |
72 |
58 |
45 |
75 |
60 |
75 |
62 |
78 |
|
退回 |
mm/s |
200 |
190 |
130 |
210 |
200 |
260 |
190 |
240 |
|
|
工作臺尺寸 |
左右 |
mm |
1000 |
1000 |
1200 |
1200 |
1500 |
2000 |
3000 |
3500 |
|
前后 |
mm |
800 |
800 |
1000 |
1000 |
1200 |
1500 |
2000 |
2000 |
|
|
液壓墊尺寸 |
左右 |
mm |
650 |
650 |
950 |
950 |
1120 |
1420 |
2320 |
2920 |
|
前后 |
mm |
650 |
650 |
800 |
800 |
820 |
1120 |
1420 |
1420 |
|
|
外形 尺寸 |
左右 |
mm |
2880 |
2980 |
3280 |
3380 |
3900 |
4500 |
5600 |
6200 |
|
前后 |
mm |
1650 |
1770 |
2000 |
2100 |
2500 |
3000 |
3500 |
3600 |
|
|
地面上高度 |
mm |
3250 |
3350 |
3900 |
4300 |
5200 |
5600 |
6200 |
7200 |
|
|
主電機功率 |
kW |
30 |
37 |
37 |
55 |
75 |
90 |
110 |
132 |
|
|
機器總重量 |
kg |
7500 |
11000 |
14500 |
17500 |
26500 |
42000 |
88000 |
120000 |
|
